51单片机 #

流水灯原理：

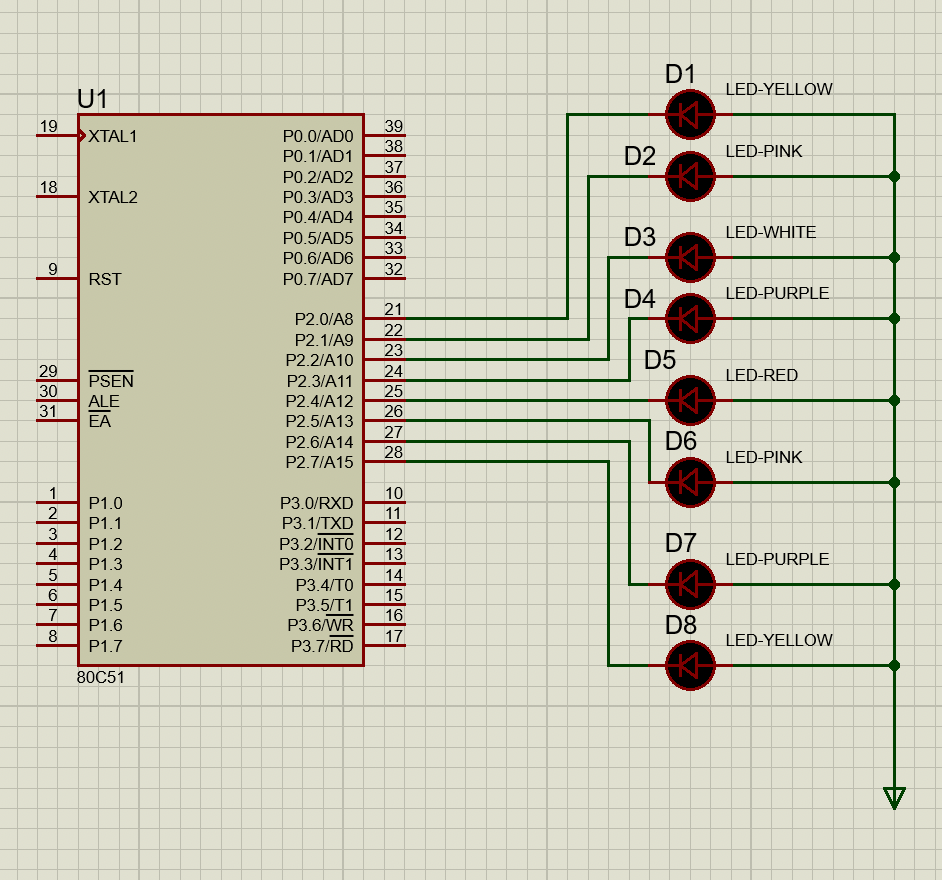

• 通过PCB原理图可以知道控制LED灯亮灭的是P2口的，并且接入+VCC5V即高电平1，LED灯要那个亮的话那个线，P2端要设置为0，不亮就设置为1，有电势差，即有电流流过灯亮；

#include <REGX52.H>
#include <INTRINS.H>

void Delay500ms()//@12.000MHz
{
  unsigned char i, j, k;

 _nop_();
 i = 4;
 j = 205;
 k = 187;
 do
 {
  do
    {
      while (--k);
   } while (--j);
 } while (--i);
}

void main()
{
  while(1)
  {

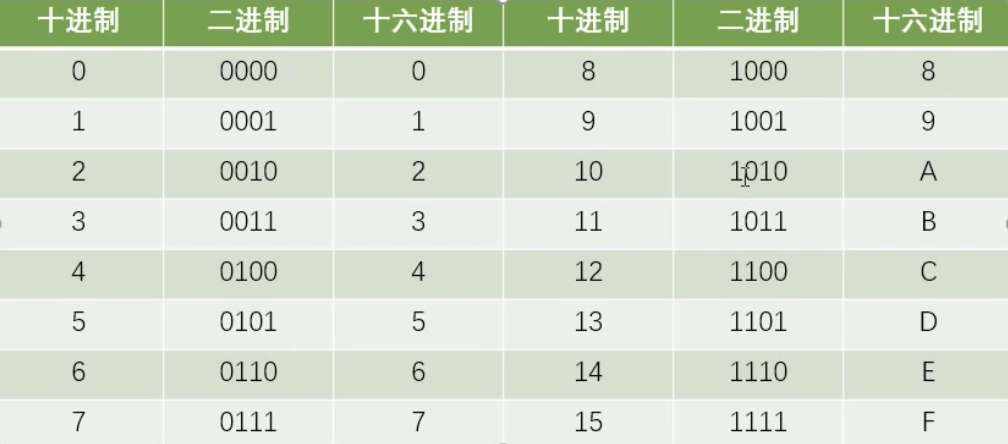

    P2 = 0xFE; // 1111 1110
    Delay500ms();
    P2 = 0xFD; // 1111 1101
    Delay500ms();
    P2 = 0xFB; // 1111 1011
    Delay500ms();
    P2 = 0xF7; // 1111 0111
    Delay500ms();
    P2 = 0xEF; // 1110 1111
    Delay500ms();
    P2 = 0xDF; // 1101 1111
    Delay500ms();
    P2 = 0xBF; // 1011 1111
    Delay500ms();
    P2 = 0x7F; // 0111 1111
    Delay500ms();
  }
}

void main()
{
  int i;
  while(1)
  {
    for(i = 0; i < 8; i++)
    {
      P2 = ~(1 << i);
      Delay500ms();
    }
  }
}
